Hardware: instalación de discos duros y tarjeta gráfica Asus HD650. (Jeffri)

hardware-instalacion-de-discos-duros-y-tarjeta-grafica-asus-hd650

Vamos a proceder a instalar todos los componentes que hemos adquirido especialmente para este proyecto. Como ya comentamos en post anteriores nuestra intención es tener un servidor para almacenamiento en red, a la vez de realizar funciones de HTPC (Home Theater Personal Computer). Lo que viene siendo un ordenador reproductor de cine en casa, con funciones ampliadas como almacenamiento masivo, servidor web, etc.

Tarjeta Gráfica Asus HD 6450 SILENT 1GB DDR3

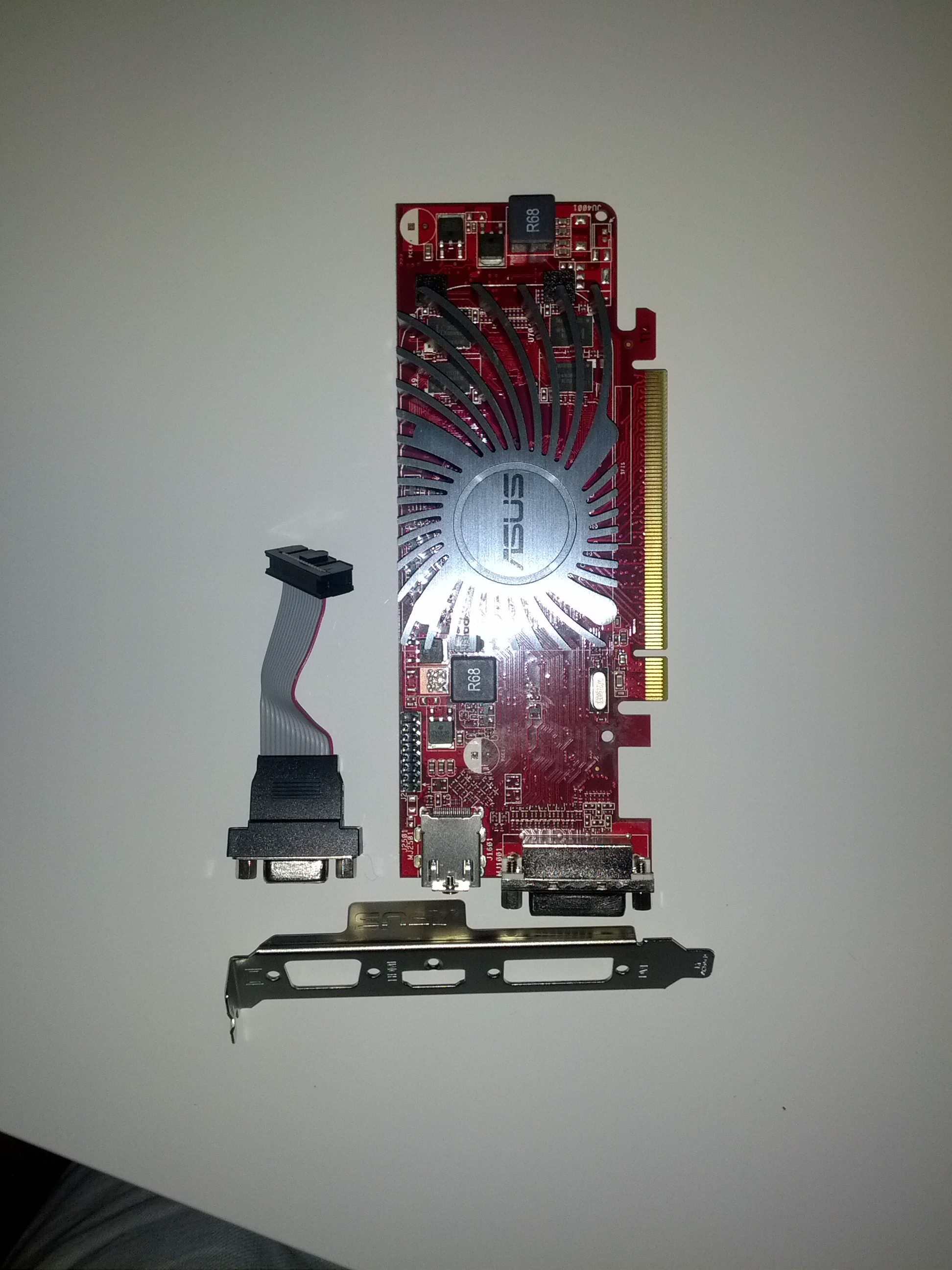

La tarjeta gráfica Asus HD 6450 SILENT 1GB DDR3 que he comprado no viene con el adaptador Low Profile (Perfil Bajo), por lo que he tenido que desmontar simplemente el adaptador que trae y hasta que no averigüe uno de perfil bajo se quedará así.

Me he decidido por esta tarjeta porque el servidor no trae tarjeta de sonido y con la salida HDMI conseguimos audio y video en alta definición. También tiene un nivel de ruido mínimo, ya que la refrigeración es pasiva y cuenta con 1GB DD3, lo que nos va a permitir mover sin problema cualquier contenido en HD.

IMG_20131225_2046041-450x600

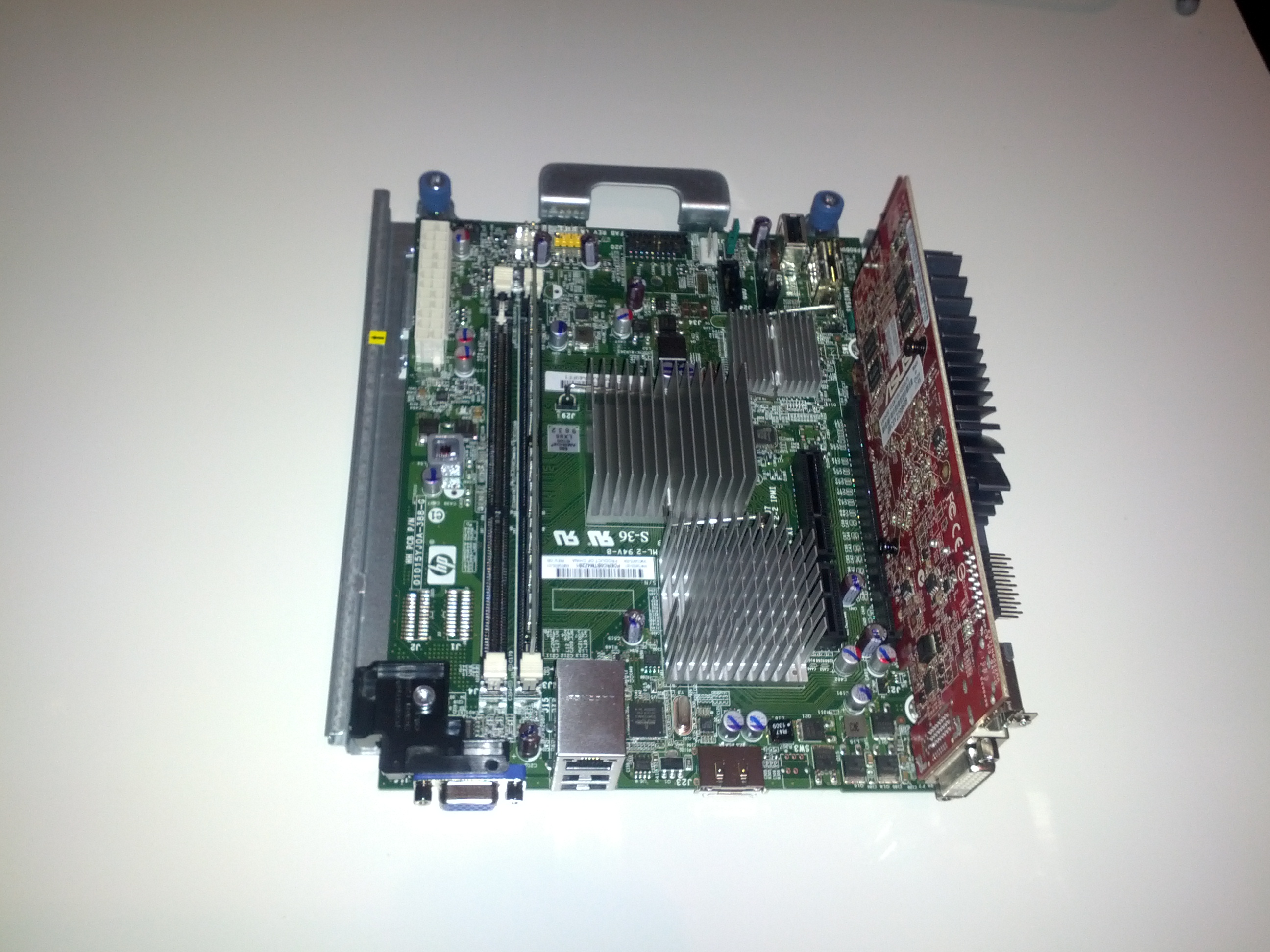

Lo primero que tenemos que hacer es sacar la placa base, para ello aflojamos los 2 tornillos azules, desenchufamos todos los conectores y tiramos del asa hacia nosotros. Vemos que trae 2 conectores PCI-Express, la tarjeta gráfica irá conectada en el de 16x, en el slot mas largo. Quedandonos así:

IMG_20131225_205646-450x337

Discos duros: 250 GB + 500 GB + 2 TB

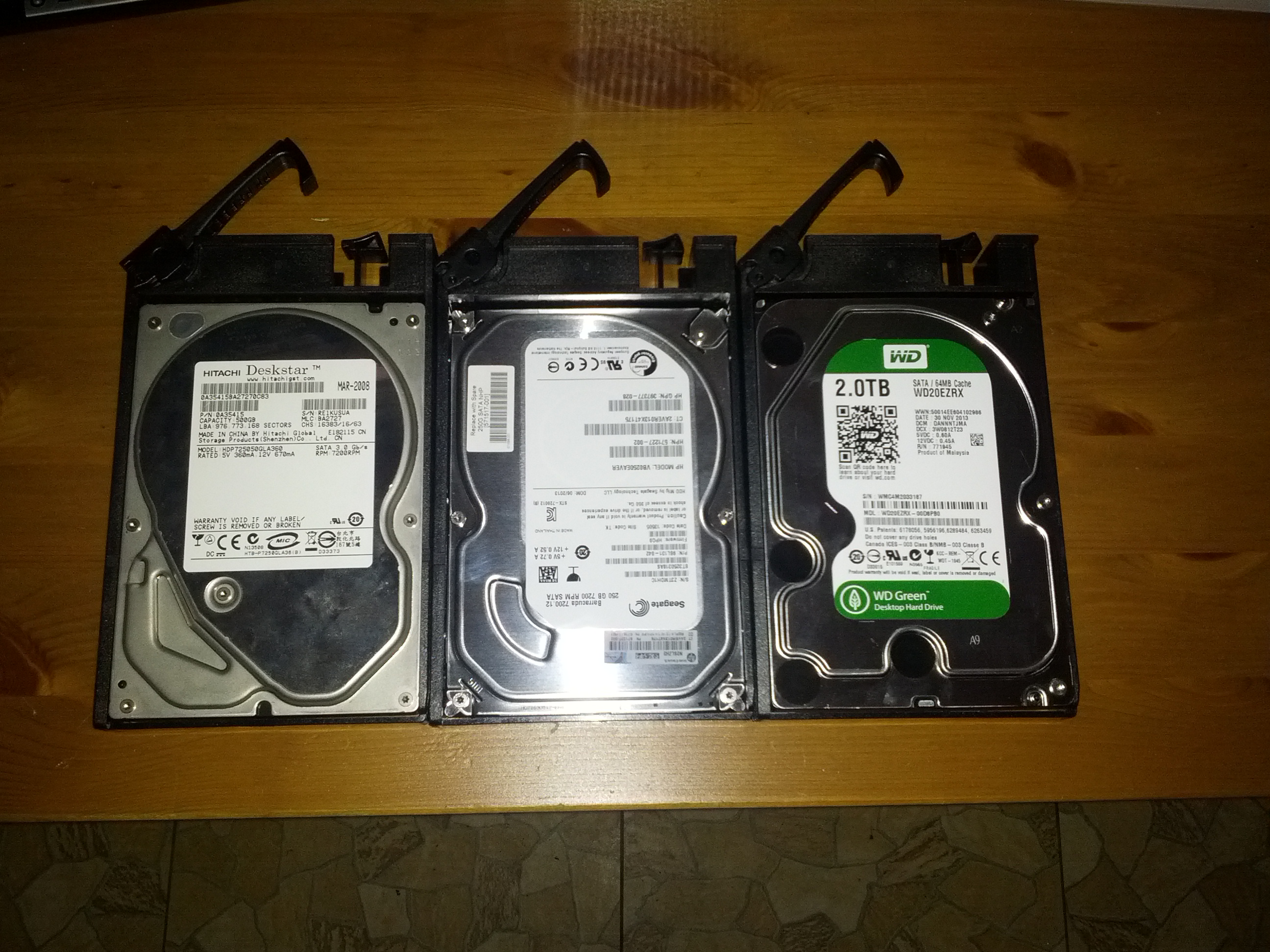

Por último he atornillado los discos duros en sus correspondientes soportes, usando para ello los tornillos que vienen en la parte inferior de la puerta del servidor. De momento voy a montarle 3 discos duros:

1.- HDD de 250 GB: Donde irá instalado el sistema operativo (Debian 7 Wheezy).

2.- HDD de 500 GB: Que servirá de almacen en formato FAT32.

3.- HDD de 2 TB: Que también servirá de almacenamiento, en formato ext4.

IMG_20131224_124016-450x337

Solo nos quedaría volver a montar todo, conectarle la alimentación, el cable de red, teclado y monitor y estaremos listos para empezar con la configuración.

Puedes volver a la Guía de Configuración HP Proliant G7 N54L.

O continuar con el siguiente capítulo del manual:

2.- Instalación del Sistema Operativo Linux Debian 7 Wheezy (Modo Avanzado).
